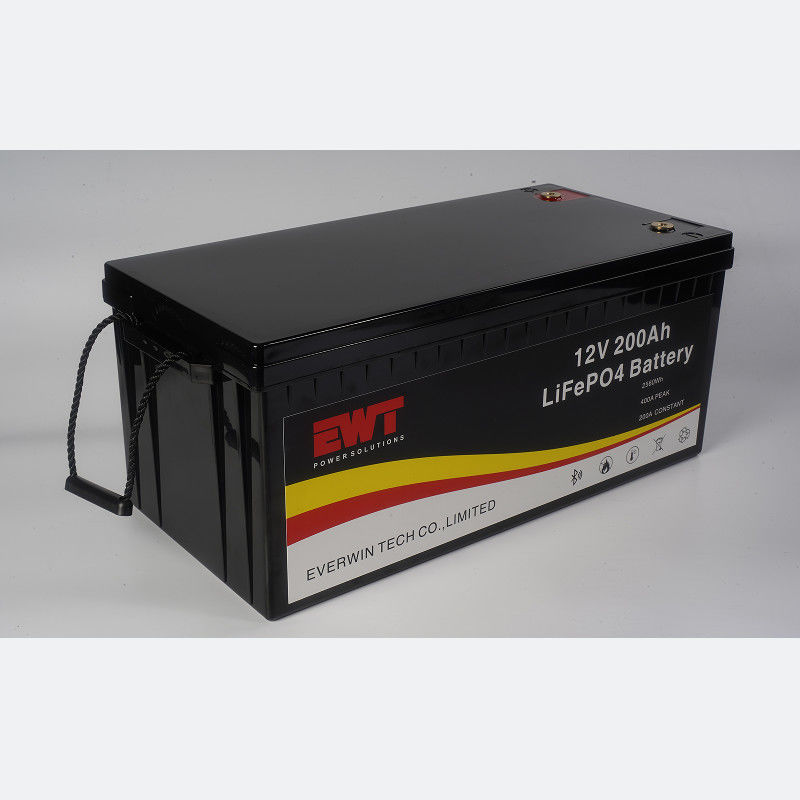

باتری لیتیوم آهن فوسفات 12 ولت 200 آمپر 26650 32700 باتری ذخیره انرژی باتری بسته

12 ولت 200 آمپر 26650 32700 لیتیوم آهن فوسفات باتری ذخیره انرژی بسته

طراحی مدار شارژ باتری لیتیوم یون

با توجه به ویژگی های ساختاری باتری های لیتیوم یون، حداکثر ولتاژ پایان شارژ باید 4.2V باشد که نمی تواند بیش از حد شارژ شود.در غیر این صورت باتری به دلیل بیش از حد یون لیتیوم بر روی الکترود مثبت خراب خواهد شد. آن را نیاز به شارژ و تخلیه بالا، و می تواند با یک شارژر خاص جریان ثابت و ولتاژ ثابت شارژ شود. معمولا پس از جریان ثابت به 4.2V / بخش شارژ،این به شارژ ولتاژ ثابت منتقل می شود، و شارژ باید متوقف شود زمانی که ولتاژ ثابت شارژ جریان به کمتر از 100mA کاهش می یابد. ظرفیت باتری (مانند یک باتری 1350mAh،جریان شارژ آن می تواند بین 135 ~ 2025mA کنترل شود)جریان شارژ معمولی می تواند در حدود 0.5 برابر ظرفیت باتری انتخاب شود و زمان شارژ حدود 2 ~ 3 ساعت است.

به دلیل ساختار داخلی باتری لیتیوم یون، تمام یون های لیتیوم نمی توانند در طول تخلیه به الکترود مثبت حرکت کنند.و بخشی از یون های لیتیوم باید در الکترود منفی نگه داشته شود تا اطمینان حاصل شود که یون های لیتیوم می توانند به آرامی در کانال در طول شارژ بعدی جاسازی شوند.در غیر این صورت، عمر باتری به همین ترتیب کوتاه می شود. به منظور اطمینان از اینکه برخی از یون های لیتیوم پس از تخلیه در لایه گرافیت باقی می مانند،حداقل ولتاژ در پایان تخلیه باید به شدت محدود شود، یعنی باتری لیتیوم یون نمی تواند بیش از حد تخلیه شود. ولتاژ پایان تخلیه معمولاً 3.0V / سلول است و حداقل ولتاژ نباید کمتر از 2.5V / سلول باشد.طول زمان تخلیه باتری با ظرفیت باتری و اندازه جریان تخلیه مرتبط است.

اصل مدار شارژ باتری لیتیوم یون

اصول: شارژ باتری با ولتاژ ثابت برای اطمینان از اینکه بیش از حد شارژ نشود. ولتاژ DC ورودی 3 ولت بالاتر از ولتاژ باتری شارژ شده است.W1 و TL431 یک مدار تنظیم کننده ولتاژ دقیق را تشکیل می دهند، Q2 ، W2 و R2 یک مدار جریان ثابت تنظیم پذیر را تشکیل می دهند و Q3 ، R3 ، R4 ، R5 و LED مدارهای نشان دهنده شارژ هستند.جریان شارژ به تدریج کاهش می یابد، و افت ولتاژ در R4 کاهش می یابد زمانی که باتری به طور کامل شارژ می شود، به طوری که Q3 قطع می شود، و LED خاموش می شود، به منظور اطمینان از اینکه باتری می تواند کافی باشد،لطفاً بعد از خاموش شدن چراغ شاخص 12 ساعت شارژ کنید.. هنگام استفاده، لطفاً یک رادیاتور مناسب برای Q2 و Q3 نصب کنید.
